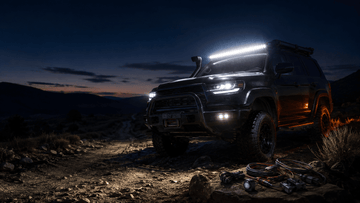

Как се свързва LED бар? LED барът осигурява мощно допълнително осветление за джипове, автомобили, камиони, трактори и специализирана техника. За да работи надеждно и безопасно, той трябва да бъде свързан чрез подходящо реле, предпазител и електрически кабели.
Неправилното свързване може да претовари оригиналната инсталация, да повреди електрически компоненти или да причини прегряване. Следващите насоки са общи. Ако нямате опит с автомобилни електрически системи, потърсете квалифициран автоелектротехник.
Какво е необходимо за свързване на LED бар?
За стандартен монтаж обикновено са необходими:
-
LED бар, съвместим с напрежението на превозното средство;
-
автомобилно реле;
-
предпазител и държач за предпазител;
-
ключ за включване и изключване;
-
кабели с подходящо сечение;
-
кабелни обувки и конектори;
-
термосвиваем шлаух или качествена изолация;
-
монтажни стойки и крепежни елементи.
Най-лесното решение е готов комплект за окабеляване, включващ реле, бушон, ключ и кабели.
Защо LED барът трябва да се свърже чрез реле?
LED бар с по-висока мощност не трябва да се захранва директно през малък ключ в купето. Работният ток може да претовари ключа и тънките управляващи кабели.
Релето позволява ключът да управлява само слаб управляващ ток, докато основното захранване към LED бара преминава по отделна силова верига. Това прави монтажа по-надежден и безопасен.
Основна схема за свързване
При стандартно четирипиново автомобилно реле най-често се използват следните означения:
-
Клема 30 – захранване от положителния полюс на акумулатора през предпазител;
-
Клема 87 – захранване към положителния кабел на LED бара;
-
Клема 85 – маса за управляващата верига;
-
Клема 86 – управляващ положителен сигнал от ключа.
Отрицателният кабел на LED бара се свързва към надеждна маса на автомобила или според указанията на производителя.
Винаги проверявайте означенията върху конкретното реле. Разположението на пиновете може да се различава, дори когато номерацията е еднаква.
Стъпки за свързване на LED бар
1. Монтирайте LED бара
Изберете стабилно място, което не пречи на охлаждането, видимостта или работата на други компоненти. Използвайте подходящите стойки и затегнете крепежните елементи.
Не регулирайте окончателно посоката на светлината, преди електрическата част да бъде завършена и проверена.
2. Изключете акумулатора
Преди работа по електрическата инсталация изключете подходящата клема на акумулатора според указанията на производителя на автомобила.
При някои съвременни автомобили изключването на акумулатора може да изисква допълнителни процедури. Проверете ръководството на автомобила.
3. Монтирайте релето и предпазителя
Поставете релето на защитено от вода, кал и висока температура място.
Предпазителят трябва да бъде разположен максимално близо до източника на захранване. Така кабелът е защитен при късо съединение по цялата си дължина.
4. Свържете силовата верига
Свържете положителното захранване от акумулатора към предпазителя, а след него към клема 30 на релето.
От клема 87 прекарайте кабел до положителния проводник на LED бара. Свържете отрицателния проводник на LED бара към подходяща и добре почистена точка за маса.
Не поставяйте кабелите близо до изпускателната система, движещи се части или остри метални ръбове.
5. Свържете управляващия ключ
Клеми 85 и 86 активират релето. Обикновено едната се свързва към маса, а другата получава управляващ положителен сигнал през ключа.
Захранването на ключа може да бъде постоянно или да се активира само при подаден контакт. Изборът зависи от желания начин на работа и електрическата система на автомобила.
6. Проверете всички връзки
Преди да поставите предпазителя и да включите системата, проверете:
-
правилната полярност;
-
номерацията на релето;
-
стабилността на връзките;
-
изолацията на кабелите;
-
точката за маса;
-
разположението на кабелите;
-
съответствието между кабелите, предпазителя и консумацията.
7. Тествайте и регулирайте
След успешен тест регулирайте LED бара така, че светлината да осветява желаната зона, без ненужно да заслепява останалите участници в движението.
Как се избира подходящ предпазител?
Предпазителят не трябва да се избира само според максималната му налична стойност. Той трябва да защитава кабела и да бъде съобразен с реалната консумация на LED бара.
Приблизителният ток може да се пресметне чрез разделяне на мощността на работното напрежение, но реалната консумация трябва да бъде проверена според техническите данни на продукта.
Сечението на кабела, дължината на инсталацията, релето и предпазителят трябва да бъдат съобразени помежду си. При съмнение се консултирайте с автоелектротехник.
Най-чести грешки
Избягвайте следните грешки:
-
директно захранване на мощен LED бар през малък ключ;
-
монтаж без предпазител;
-
поставяне на предпазителя далеч от акумулатора;
-
използване на прекалено тънки кабели;
-
лоша или боядисана точка за маса;
-
незащитени връзки, изложени на вода;
-
прокарване на кабели до горещи или движещи се части;
-
използване на неподходящо реле;
-
включване на LED бара на обществен път, когато това не е разрешено.
12V или 24V LED бар?
Преди покупка проверете напрежението на превозното средство. Леките автомобили и много джипове обикновено използват 12V система, докато камиони и част от специализираната техника работят на 24V.
Много LED барове поддържат диапазон 12–24V, но това трябва да бъде изрично посочено в техническите характеристики.
Изберете подходящ LED бар
При избора обърнете внимание на:
-
работното напрежение;
-
размерите и начина на монтаж;
-
мощността и реалната консумация;
-
вида на светлинния сноп;
-
защитата от вода и прах;
-
наличното пространство върху автомобила;
-
необходимия комплект за свързване.
